三星貼片電容標簽怎么看
瀏覽次數：2663
|
發布日期：2021-04-14
三星貼片電容標簽怎么看：
三星貼片電容生產日期：生產編碼
比如：AB6QODF
A=自動化編碼；B=年份；6=月份；Q=日份；O=產地；DF=投產日期序號、那么這就是2015年6月26日，年份字母代表有：X=2011年 Y=2012年 Z=2013年 A=2014年 B=2015年。
月份字母代表有：1=1月 2=2月 3=3月 4=4月以此類推到9月 A=10月 B=11月 C=12月。日份字母代表有：1=1日 2=2日 3=3日 4=4日 5=5日 6=6日 7=7日 8=8日9=9日 A=10日 B=11日 C=12日 以此類推。
產地字母代表有：K=（Korea HQ）韓國總部；M=（Mrxico）墨西哥；B=（Korea Busan）韓國釜山廠；O=（Dsem）東莞廠；P=（Philipping）菲律賓廠；S=（Soochow）蘇州廠；T I J (Tsem)天津廠；T=（表示全程于天津廠制造）；I=（表示拋光制造后于天津廠制造；J=（表示謹于天津廠）。
不同的標識代表著不同的產地，代表著不同的日期。如果對于這些標識所代表的意思不了解、那么則無法準確的分析三星電容的生產日期。
三星貼片電容料號識別方法：

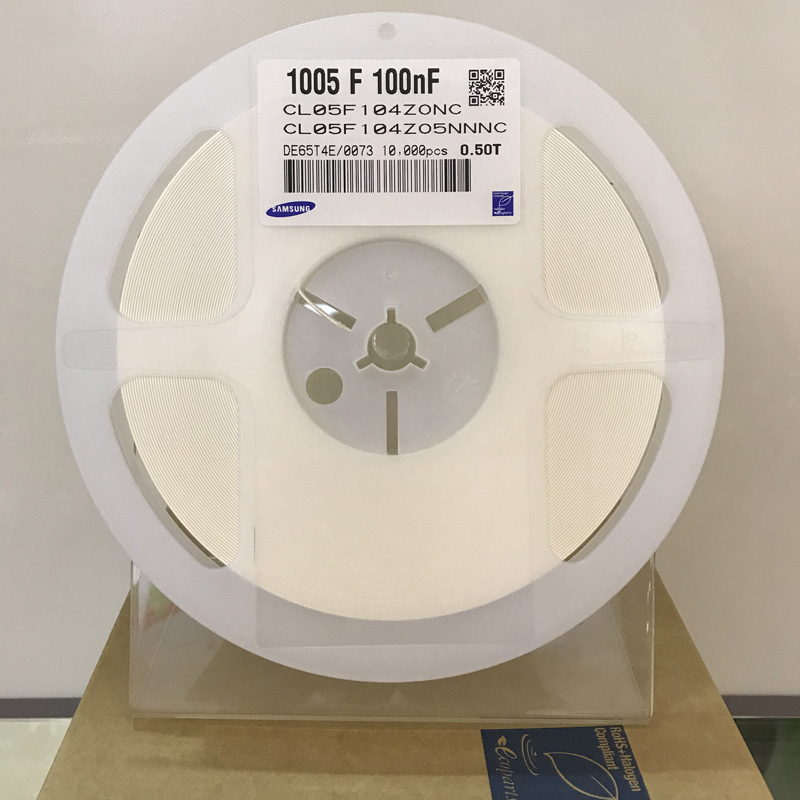

例如三星貼片電容型號系列：CL 10 B 104 K A 8 N N N C
CL=積層陶瓷電容
10=代表封裝尺寸系列0603尺寸。 如：03=0201(0603) 21=0805(2012) 42=1808(4520)05=0402(1005) 31=1206(3216) 43=1812(4532) 10=0603(1608) 32=1210(3225) 55=2220(5750) 14=0504(1410) 01=0306(0816) 12=0508(1220)B=代表材質為X7R材質。如：1.I類:C=C0G S=S2H L=S2L P=P2H T=T2H R=R2H U=U2H
II類:A=X5R F=Y5V B=X7R X=X6S Y=X7S
104=容值。電容容量用三位數表示，前面兩位為有效數字，第三位為有效數字后"O"的位數。如：104 = 10 0000 （單位pF），如果中間一位為R 則表示"." 如：3R3 = 3.3pF。
K=精度誤差： B=±0.1pf F=±1% K=±10% C=±0.25pf G=±2% M=±20% D=±0.5pf J=±5% Z=+80/-20%
A=25V是指承受的耐壓值 如：Q=6.3V P=10V O=16V A= 25V B= 50V C=100V D=200V E=250V G=500V H=630V
8=厚度0.8毫米 如5=0.5毫米：3=0.30毫米 A=0.65毫米 M=1.15毫米 I=2.00毫米 Q=1.25毫米 C=0.85毫米 F=1.25毫米 J=2.50毫米 V=2.50毫米 D=1.00毫米 H=1.60毫米 L=3.20毫米
N=端頭類別： A=常規產品 鈀/銀/鎳屏蔽/錫 100% N=常規產品 鎳/銅/鎳屏蔽/錫 100% G=常規產品 銅/銅/鎳屏蔽/錫 100% L=低側面產品 鎳/銅/鎳屏蔽/錫 100%N=產品編碼 A=陣列（2-元素）B=陣列（4-元素） C=高頻 L=LICC N=常規 P=自動
N=為特殊編碼，預留給未來用途
C=包裝方式： B=散裝 O=紙版箱料帶/10英寸料盤 E=壓花紙版箱/7英寸料盤
P=散裝箱 D=紙版箱料帶/13英寸料盤(10000ea) F=壓花紙版箱/13英寸料盤 C=紙版箱料帶/7英寸料盤 L=紙版箱料帶/13英寸料盤(15,000ea) S=壓花紙版箱/10英寸料盤。
